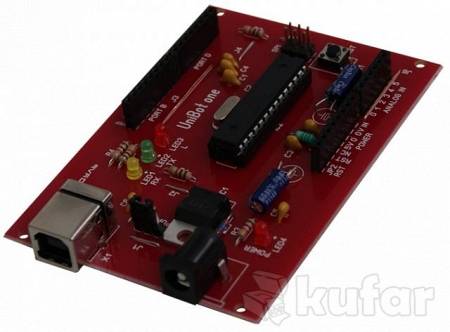

Плата ввода/вывода uniBot One

Продам Плата ввода/вывода uniBot One
Описание:
Плата совместима с Arduino, что позволяет не только работать с программным обеспечением Arduino IDE, но и подключать все выпускаемые к Ардуино модули (DFrobot, arduino-shield, XBee, Makeblock и другие). Cкетч (написанный код в программе) записывается на контроллер Atmega8 через USB порт. Также плата uniBot One поддерживает и более емкие контроллеры (Atmega168, Atmega328). На плате имеются 6 силовых, 14 цифровых и 6 аналоговых выводов. Питание uniBot One передается по USB-порту или отдельному разъему DC1. Выбор порта питания задается перемычкой J1. Также на плате предусмотрена кнопка общего сброса и ICSP разъемы для внутрисхемного программирования контроллера под программную среду Arduino. Перезаписывание скетча на контроллер происходит автоматически.
Подробнее:
Технические характеристики
Микроконтроллер
ATmega8/ ATmega168/ ATmega328
Рабочее напряжение
5 В
Входное напряжение (рекомендуемое)
7-12 В
Входное напряжение (предельное)
6-20 В
Цифровые Входы/Выходы
14
Аналоговые входы
6
Постоянный ток через вход/выход
40 мА
Интерфейс с ПК
USB-порт
Габаритные размеры
97х67 мм
Питание
Питание платы uniBot One производится по USB шине или внешнего источника питания через разъем 2,1 мм (DC1). Источником питания могут быть аккумуляторы, импульсные блоки питания, батарейки и т.д. Выбирается питание при помощи перемычки POWER. Питание плате uniBot также возможно передать через выводы V IN и 0.
Память
Микроконтроллер ATmega8 располагает 8 кБ памяти, из которых 500 байт отводится для хранения загрузчика, 2 кБ ОЗУ и 1 кБ EEPROM. Плата uniBot также поддерживает более емкие контроллеры ATmega168 и ATmega328 имеющие 16 кБ и 32 кБ памяти соответственно.
Входы/Выходы
PORT B, PORT D : Каждый из 14 цифровых выводов на плате uniBot One настраивается как вход или выход. Для этого в программе Arduino IDE используются функции pinMode(), digitalWrite(), и digitalRead().
- Выводы 0 (RX) и 1 (TX) используются для получения и обмена данными RS 232.
- Выводы 3, 5, 6, 9, 10 и 11 обеспечивают ШИМ (только для ATmega168).
- Выводы 10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK) могут быть использованы как SPI.
- Вывод 13 подключен к светодиоду LED3, который загорается, если на выводе имеется высокий потенциал. Также данный светодиод позволяет протестировать работоспособность платы, закачав на контроллер скетч Blink.
- Вывод AREF используется для отдельного питания на аналоговую часть устройства (снижает помехи при работе с аналоговыми устройствами). Используется с функцией analogReference().
ANALOG IN: Установленные на плате 6 аналоговых входов, каждый из которых может принимать 1024 различных значения. Выводы 4(SDA) и 5 (SCL) могут быть использованы как I2C интерфейс. Также аналоговые выводы могут работать как цифровые входы/выходы и иметь нумерацию 14-19.
POWER: Плата uniBot One имеет 6 силовых выводов, которые принимают (V IN, 0) или раздают напряжение питания (5V, 0). Вывод RST используется платами расширения для сброса контроллера. Также вывод RST подключен к кнопки сброса (SW1). NC - неиспользуемый вывод.
Программирование
Плата uniBot программируется через ПО Arduino IDE. Контроллер ATmega8 поставляется с записанным загрузчиком, что позволит обходиться без использования дополнительных программаторов. Если Вам понадобится более емкий контроллер (ATmega168 или ATmega328), то мы запишем на него загрузчик бесплатно!
Комплект поставки
1. Плата uniBot One для программирования контроллеров ATmega через USB порт.
2. Контроллер ATmega8 с записанным загрузчиком.
3. Фирменную упаковку для транспортировки или хранения Вашей платы uniBot.
4. Шлейфы длинной 20 см с разъемами «папа-мама» в количестве 10 штук! Шлейфы имеют разный цвет для удобного подключения и работы с дополнительными модулями!
